Zasada działania układu hamulcowego
źródło zdjęcia: https://bryksacar.pl/uklad-hamulcowy/
Zasada działania układu hamulcowego opiera się na przekształceniu energii kinetycznej pojazdu w energię cieplną. Energia kinetyczna, związana z ruchem samochodu, musi zostać zneutralizowana, aby pojazd mógł zatrzymać się w bezpieczny sposób. Proces ten odbywa się dzięki tarciu, które powstaje, gdy elementy robocze układu hamulcowego, takie jak klocki hamulcowe, dociskają tarczę hamulcową lub bęben. Siła tarcia powoduje spowolnienie koła, a w rezultacie – zmniejszenie prędkości pojazdu. Jak łatwiej to wytłumaczyć?
Gdy kierowca naciska pedał hamulca, siła jest przekazywana do elementów układu hamulcowego, co skutkuje wywołaniem tarcia. Ten proces wytwarza ciepło, które rozprasza się na powierzchni roboczej elementów hamulcowych. Współczesne układy hamulcowe są zaprojektowane tak, aby jak najbardziej efektywnie rozpraszać to ciepło, minimalizując ryzyko przegrzania, które mogłoby prowadzić do utraty skuteczności hamowania.

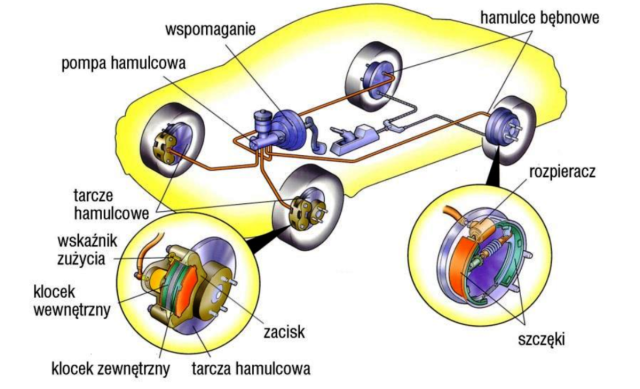

Rodzaje układów hamulcowych
źródło zdjęcia: http://www.seba4x4.pl/2016/11/13/uklad-hamulcowy-rodzaje-i-typowe-usterki/
Układ hamulcowy może wykorzystywać różne mechanizmy do wywoływania tarcia. W nowoczesnych pojazdach spotykamy dwa główne typy układów hamulcowych: hamulce tarczowe i hamulce bębnowe. Każdy z nich ma swoje zalety i zastosowanie, w zależności od wymagań pojazdu oraz warunków drogowych.

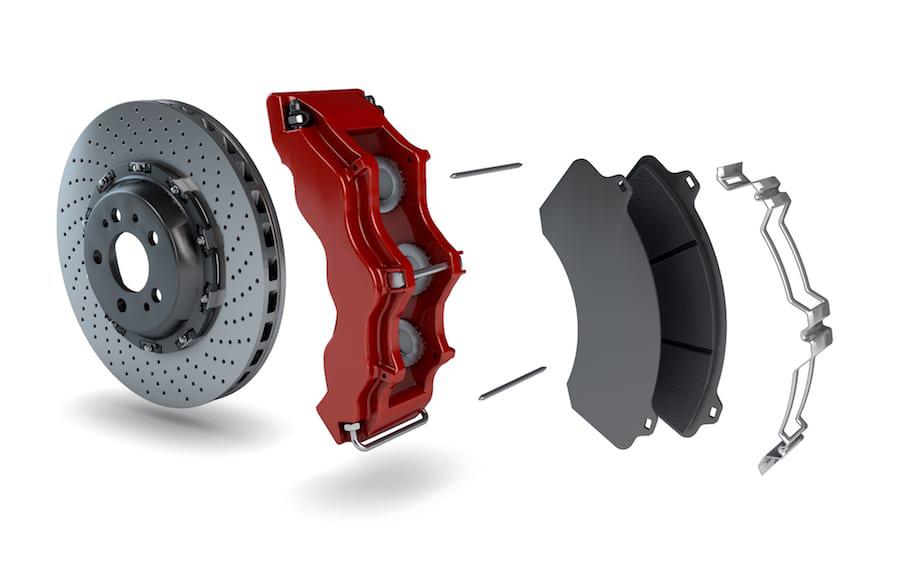

Hamulce tarczowe
Hamulce tarczowe są najczęściej stosowane w nowoczesnych samochodach osobowych i pojazdach użytkowych. Charakteryzują się wyższą efektywnością i lepszym odprowadzaniem ciepła, co sprawia, że są bardziej odporne na przegrzewanie i zachowują skuteczność w trudnych warunkach.
-
Tarcza hamulcowa – to główny element roboczy, który obraca się razem z kołem pojazdu. Zbudowana jest najczęściej ze stali, żeliwa lub stopów metali, co zapewnia jej odpowiednią wytrzymałość. W momencie hamowania tarcza jest dociskana przez klocki hamulcowe, co prowadzi do spowolnienia obrotów koła i w efekcie zmniejszenia prędkości pojazdu.
-
Klocki hamulcowe – są to elementy, które wywierają siłę tarcia na tarczę hamulcową. Klocki hamulcowe wykonane są z materiałów kompozytowych, które łączą różne składniki, takie jak węgiel, ceramika, miedź czy stal, zapewniając dobrą przyczepność oraz odporność na wysoką temperaturę. Współczesne klocki hamulcowe często zawierają również substancje ceramiczne, które poprawiają ich efektywność i zmniejszają hałas podczas pracy.
-
Zacisk hamulcowy – to mechanizm, który utrzymuje klocki w odpowiedniej pozycji względem tarczy. Zacisk może być jednostronny (oddziałuje tylko na jedną stronę tarczy) lub dwustronny (wywiera nacisk z obu stron tarczy). Zacisk przenosi siłę hydrauliczną lub pneumatyczną na klocki, powodując ich docisk do tarczy hamulcowej.
Hamulce tarczowe zapewniają wyższą skuteczność hamowania, mniejsze zużycie elementów roboczych i lepsze chłodzenie, co sprawia, że są preferowane w pojazdach o wysokich wymaganiach hamulcowych.
Hamulce bębnowe
Hamulce bębnowe są mniej powszechne w nowych pojazdach, ale wciąż znajdują zastosowanie, zwłaszcza na tylnej osi tańszych samochodów oraz w pojazdach użytkowych. Działają one na zasadzie dociskania szczęk hamulcowych do wnętrza obracającego się bębna hamulcowego.
-
Bęben hamulcowy – to okrągła metalowa część, która obraca się razem z kołem. Wewnętrzna powierzchnia bębna jest poddawana tarciu przez szczęki hamulcowe. Bębny hamulcowe są mniej efektywne w odprowadzaniu ciepła, co może prowadzić do ich przegrzewania się podczas intensywnego użytkowania.
-
Szczęki hamulcowe – to elementy, które dociskają wewnętrzną powierzchnię bębna, powodując jego spowolnienie. Szczególnie w przypadku starszych układów hamulcowych szczęki mogą się zużywać szybciej niż w przypadku klocków hamulcowych, co wpływa na zmniejszenie skuteczności hamulców bębnowych.
Choć hamulce bębnowe są prostsze i tańsze w produkcji, mają również pewne wady, takie jak gorsze chłodzenie, co sprawia, że w warunkach intensywnego hamowania mogą się przegrzewać i tracić skuteczność.

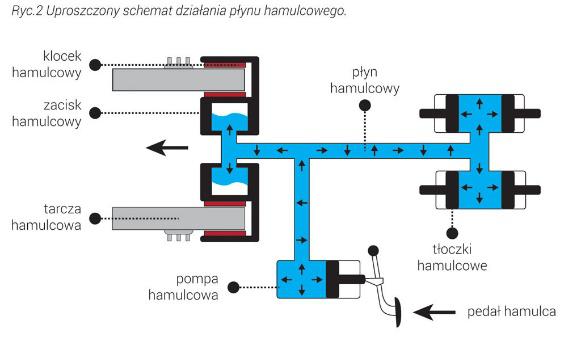

Układ hamulcowy hydrauliczny
źródło zdjęcia: https://www.gokcuoglu.com/pl/our-machines/Hydrauliczny-Uk%C5%82ad-Hamulcowy
Nowoczesne samochody wykorzystują hydraulikę do przekazywania siły hamowania. Układ hydrauliczny jest znacznie bardziej efektywny niż mechaniczne systemy hamulcowe, ponieważ płyn hamulcowy, będący cieczą nieściśliwą, skutecznie przenosi siłę z pedału hamulca na zaciski lub bębny hamulcowe.
Płyn hamulcowy przepływa przez przewody hamulcowe do każdego z kół, co umożliwia równomierne rozprowadzanie siły hamulcowej. Płyn ten jest odporny na wysoką temperaturę i utrzymuje swoje właściwości nawet w trudnych warunkach. Regularna wymiana płynu hamulcowego jest kluczowa dla utrzymania odpowiedniej efektywności układu hamulcowego.
Zaawansowane systemy wspomagające układ hamulcowy
źródło zdjęcia: https://www.youtube.com/watch?v=CxUZkYVEee4&ab_channel=TheEngineersPost
Współczesne pojazdy wyposażone są w szereg systemów elektronicznych i mechanicznych, które poprawiają skuteczność i bezpieczeństwo hamowania. Technologie te pozwalają na bardziej precyzyjne i bezpieczne zatrzymywanie pojazdu w różnych warunkach. Oto najważniejsze z nich:
-
ABS (Anti-lock Braking System) - System ABS (System Antyblokujący) zapobiega blokowaniu kół podczas intensywnego hamowania, co mogłoby prowadzić do utraty kontroli nad pojazdem. W przypadku blokady kół system automatycznie zmienia ciśnienie w układzie hamulcowym, pozwalając na odzyskanie przyczepności i kontrolowania pojazdu. Dzięki ABS samochód może być skutecznie zatrzymany, nawet na śliskiej nawierzchni, bez ryzyka poślizgu.
-
EBD (Electronic Brake-force Distribution) - EBD to system, który optymalizuje rozkład siły hamulcowej pomiędzy przednią i tylną osią pojazdu, zależnie od obciążenia. Na przykład, gdy samochód jest obciążony większym ładunkiem, EBD zwiększa siłę hamowania na tylnych kołach, aby utrzymać stabilność pojazdu podczas hamowania. Dzięki temu systemowi samochód zachowuje lepszą równowagę i stabilność w różnych warunkach.
-
BAS (Brake Assist System) - BAS wspomaga kierowcę w sytuacjach awaryjnych, zwiększając siłę hamowania, jeśli system wykryje, że kierowca nie włożył wystarczająco dużej siły na pedał hamulca. Zwiększając ciśnienie w układzie, BAS skraca drogę hamowania, co jest szczególnie istotne w przypadku nagłych sytuacji wymagających szybkiej reakcji.
-
TCS (Traction Control System) - TCS to system, który poprawia przyczepność pojazdu, szczególnie na śliskiej nawierzchni. Monitorując prędkość obrotu kół, system automatycznie ogranicza moment obrotowy silnika, gdy wykryje utratę przyczepności. Dzięki TCS kierowca ma pewność, że pojazd nie straci trakcji, co zwiększa bezpieczeństwo jazdy w trudnych warunkach.
Diagnostyka i konserwacja układu hamulcowego
źródło zdjęcia: https://warsztat.pl/dzial/7-czesci-i-regeneracja/artykuly/diagnozowanie-ukladu-hamulcowego-pojazdu-samochodo,65301
Regularna konserwacja układu hamulcowego jest kluczowa dla zapewnienia jego długotrwałej efektywności. Zaniedbanie elementów układu hamulcowego może prowadzić do poważnych awarii i zagrożenia bezpieczeństwa. Aby uniknąć problemów, należy regularnie sprawdzać stan klocków hamulcowych, tarcz, płynu hamulcowego oraz innych elementów systemu.
Warto także pamiętać o diagnostyce komputerowej, która może wykryć wczesne oznaki problemów z układem hamulcowym, takie jak uszkodzenie czujników ABS czy awarie układów wspomagających.
Kiedy już wiesz, jak działa układ hamulcowy
źródło zdjęcia: https://fred.com.pl/blog/uklad-hamulcowy-jak-to-dziala/
Układ hamulcowy to jeden z najważniejszych systemów w samochodzie, który zapewnia bezpieczeństwo kierowcy i pasażerom. Dzięki różnorodnym typom hamulców, systemom hydraulicznym i nowoczesnym technologiom wspomagającym, takim jak ABS, EBD, BAS czy TCS, współczesne pojazdy są znacznie bardziej bezpieczne i wydajne niż kiedykolwiek wcześniej. Regularna konserwacja i diagnostyka układu hamulcowego pozwala na zapewnienie jego sprawności i efektywności, co jest kluczowe dla utrzymania wysokiego poziomu bezpieczeństwa na drodze.
